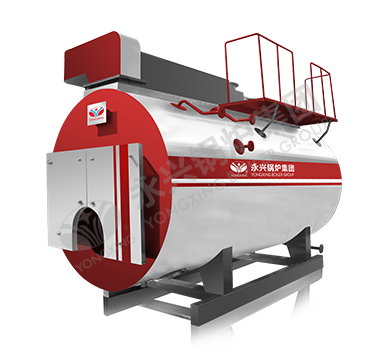

WNS型一体式冷凝锅炉

为响应国家环保政策的要求,永兴锅炉的技术人员经过不断的尝试,不断的创新,研发出WNS型一体式冷凝锅炉。此锅炉不仅具有节能、高效、环保、燃料燃烧充分、燃烧效率高、使用寿命长等优势,而且各项技术指标均达到世界先进水平。

容量:0.5-20T/0.35-14MW
燃料:天然气、焦炉煤气、城市煤气、轻油、重油
应用领域:酒店、食品、建材、造纸厂、饲料厂、事业单位、居民供暖、供热等

产品介绍

  在国家倡导环保节能的政策下,永兴依托多年的锅炉研发制造经验,生产出WNS型一体式冷凝锅炉。此锅炉与WNS型燃油燃气锅炉最大的不同在于它的表面配置的有冷凝器。冷凝器的使用,使得锅炉的排烟温度降至60-80℃,并且吸收了烟气中的部分热能,使得锅炉的热效率大大提高,达到了100.9%以上。同时,在能量回收的过程中,大大减少了有害气体的排放,减少了环境污染。此锅炉既节能,又环保,因此,在食品、服装纺织、石油化工以及机械制造等行业得到广泛的应用。

  WNS型一体式冷凝锅炉主要由锅炉本体,燃烧器、仪表、连接烟道、冷凝器、水箱、给水泵、分汽缸、除氧器、循环泵、软水器等组成,具有燃烧清洁,排放无污染,操作便捷,出力充足,燃料燃烧充分,热效率高等特点,是目前最为节能、高效、环保的产品,也是目前最为理想的一种加热设备。

性能特点

卧式全湿背结构,一体式设计,减少了占地面积。
大炉膛、螺纹烟管的设计,增大了炉膛的吸热量,降低了能耗。
内置各种保护装置,如超温、超压、缺水等,保证了锅炉安全可靠的运行
采用螺纹烟管和波形炉胆,加强了传热效果,节省了燃料。
液晶屏显示工况,方便掌握锅炉及系统的运行状况。
配有防爆门,泄压后自动回弹,确保锅炉的安全性。
冷凝余热回收装置可以反复吸收锅炉排出的烟和气,提高了能源利用率。
受热面结构设计合理,减小并控制了烟气阻力。
保护功能齐全,确保锅炉安全高效地运行。
多台锅炉可以联网使用,可以自动选择运行台数,分配每台锅炉的负荷。

系统图

WNS型一体式冷凝锅炉系统图
型号规格 额定蒸发量
(T/h)
额定工作压力
(Mpa)
饱和蒸汽温度
(℃)
锅炉热效率
(%)
设计燃料 最大运输重量
(KG)
最大运输尺寸
(MM)
WNS0.5-0.7-YQ 0.5 0.7
1.0
1.25
1.6
2.5
171
184
194
204
225
100.9 天然气
轻油
重油
3200 2900X1400X1500
WNS1-1.25-YQ 1 4800 3200x1800x2000
WNS2-1.25-YQ 2 7200 3800x1900x2200
WNS3-1.25-YQ 3 10000 4100x2000x2400
WNS4-1.25-YQ 4 12400 4400x2300x2600
WNS6-1.25-YQ 6 16000 5300x2400x2700
WNS8-1.25-YQ 8 21500 6800x2600x3000
WNS10-1.25-YQ 10 26000 6300x2700x3200
WNS12-1.25-YQ 12 31000 6700x2700x3200
WNS15-1.25-YQ 15 40000 8700x3700x3500
WNS20-1.25-YQ 20 48600 8050x3750x3950
型号规格 额定热功率
(MW)
额定工作压力
(Mpa)
额定出/回水温度
(℃)
锅炉热效率
(%)
设计燃料 最大运输重量
(KG)
最大外型尺寸
(MM)
CWNS0.35-95/70-YQ 0.35 0 85/60
95/70
100.9 天然气
轻油
重油
2800 3200x1800x2000
CWNS0.7-95/70-YQ 0.7 4320 3200x1800x2000
CWNS1.4-95/70-YQ 1.4 6300 3800x1900x2200
CWNS2.1-95/70-YQ 2.1 8900 4100x2000x2400
CWNS2.8-95/70-YQ 2.8 11200 4400x2300x2600
CWNS3.5-95/70-YQ 3.5 13200 5300x2400x2700
CWNS4.2-95/70-YQ 4.2 14300 5600x2500x2800
CWNS5.6-95/70-YQ 5.6 19200 6800x2600x3000
CWNS7-95/70-YQ 7 23000 6300x2700x3200
CWNS10.5-95/70-YQ 10.5 35500 8700x3700x3500
CWNS14-95/70-YQ 14 42600 8050x3750x3950
型号规格 额定热功率
(MW)
额定工作压力
(Mpa)
额定出/回水温度
(℃)
锅炉热效率
(%)
设计燃料 最大运输重量
(KG)
最大外型尺寸
(MM)
WNS0.35-0.7/95/70-YQ 0.35 0.7
1.0
95/70
115/70
100.9 天然气
轻油
重油
3200 2900X1400X1500
WNS0.7-0.7/95/70-YQ 0.7 4800 3200x1800x2000
WNS1.4-0.7/95/70-YQ 1.4 7200 3800x1900x2200
WNS2.1-1.0/95/70-YQ 2.1 10000 4100x2000x2400
WNS2.8-1.0/95/70-YQ 2.8 12400 4400x2300x2600
WNS3.5-1.0/95/70-YQ 3.5 14900 5300x2400x2700
WNS4.2-1.0/95/70-YQ 4.2 16000 5300x2400x2700
WNS5.6-1.0/95/70-YQ 5.6 21500 6800x2600x3000
WNS7-1.0/95/70-YQ 7 26000 6300x2700x3200
WNS10.5-1.0/95/70-YQ 10.5 40000 8700x3700x3500
WNS14-1.0/95/70-YQ 14 48600 8050x3750x3950
